Le KitCir est un jeu open source pour initier à l’électronique conçu par Hélicoïdée.
Version PDF

Circuit électrique

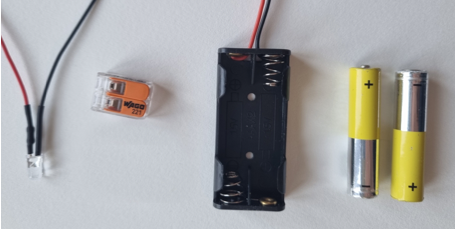

1 – Matériel

Lampe « LED »

Connecteur

Boîtier piles

Piles « AAA »

Fils souple et rigide

2 – Relier les 2 fils rouges à l’aide d’un connecteur

3 – Insérer les piles, coté plat vers le ressort

4 – La lampe s’illumine lorsque le circuit est fermé

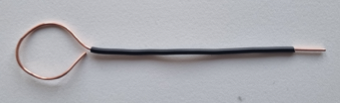

5 – Former la poignée à partir du fil rigide court

6 – Ajouter le fil souple et la poignée au circuit

7 – Former les pieds aux extrémités du fil rigide long

8 – Former le parcours

9 – Ajouter le parcours au circuit, jouer !

Energie

Energie chimique (bois) se transforme en lumière et en chaleur	Energie chimique (pétrole) se transforme en mouvement
Energie mécanique (vent) se transforme en électricité	Energie électrique (piles) se transforme en lumière
Energie de pesanteur (hauteur) se transforme en énergie mécanique et en bruit	Et pour : • Une fusée ? • Un robot ? • Un animal ? • Un ordinateur ?... Ce qui permet de convertir : • Électricité en mouvement ? • Électricité en chaleur ? • Lumière en électricité ? • Électricité en énergie de pesanteur ? • Chaleur en électricité ?...

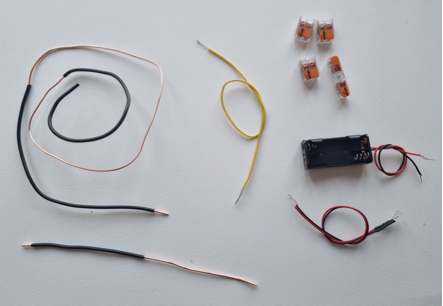

Détail du matériel

· 2 piles (AAA)

· 1 Led avec fils (5v), dénudée sur 1 cm

· 1 Boîtier piles (2*AAA), dénudé sur 1 cm

· 4 Bornes de raccordement doubles (Wago 221-2411)

· 30 cm de fil souple (0,25mm2), dénudé sur 1 cm à chaque extrémité

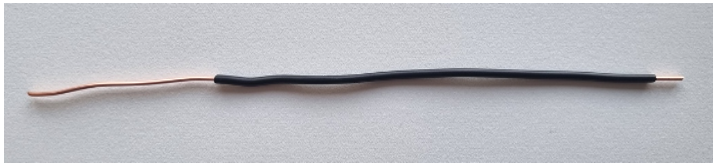

· 20 cm de fil rigide (1,5mm2), dénudé sur 1 cm à une extrémité et sur 9 cm à l’autre

· 80 cm de fil rigide (1,5mm2), dénudé sur 1 cm à une extrémité et sur 38 cm au milieu
